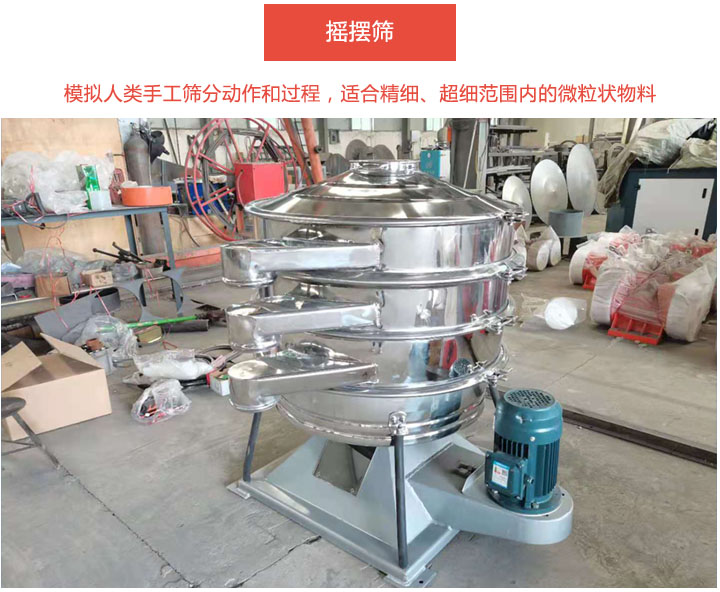

搖擺篩介紹

搖擺篩視頻-篩分鐵粉 篩網目數：270目

簡單的篩分是雙眼注視雙手篩分，搖擺篩分機就是對此的機械模擬，它是目前有效的模擬了人工篩分運動的有效原理(篩分精度、效率、篩網壽命均是常規圓篩的5-10倍)，符合所有精細與超細范圍的粉末與微粒狀物料，特別適合難以處理的物料。

搖擺篩的工作原理

搖擺篩原理視頻

★基本的回轉運動與人工篩分相類似。偏心率從25到40mm可調，低速V型皮帶驅動從120到360rpm可調。

★每一種產品的停留時間可以通過搖擺篩的徑向與切角朝驅動軸線方向進行調整。

★因此建立水平與拋擲三維翻滾運動。物料從中心到外緣在整個篩面上均勻分散，從而以螺旋運動往軸向傳播。細小顆粒從而完成了整個篩分過程。

★水平與垂直加速度隨著粒子的運動而增加，接近篩孔尺寸的顆粒隨之成功分離;較大顆粒被運到出口處，出口處由一個可調節的導向裝置控制流量，該導向裝置是控制物料停留時間的另一個因素。

★ 此次過程在每篩層之間重復進行。

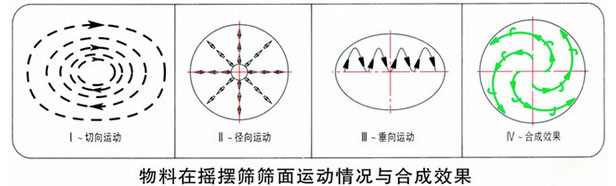

搖擺篩運行軌跡

由上圖我們可以看到，物料在篩面可以做的是圓周運動，這一運行相較普通圓形振動篩大大增加的物料與篩面的基礎面積，從而實現了增加產量的目的。另由于搖擺篩使用的是普通電機帶動特殊傳動軸，所以振動力強勁，實現了高精細篩分的目的。

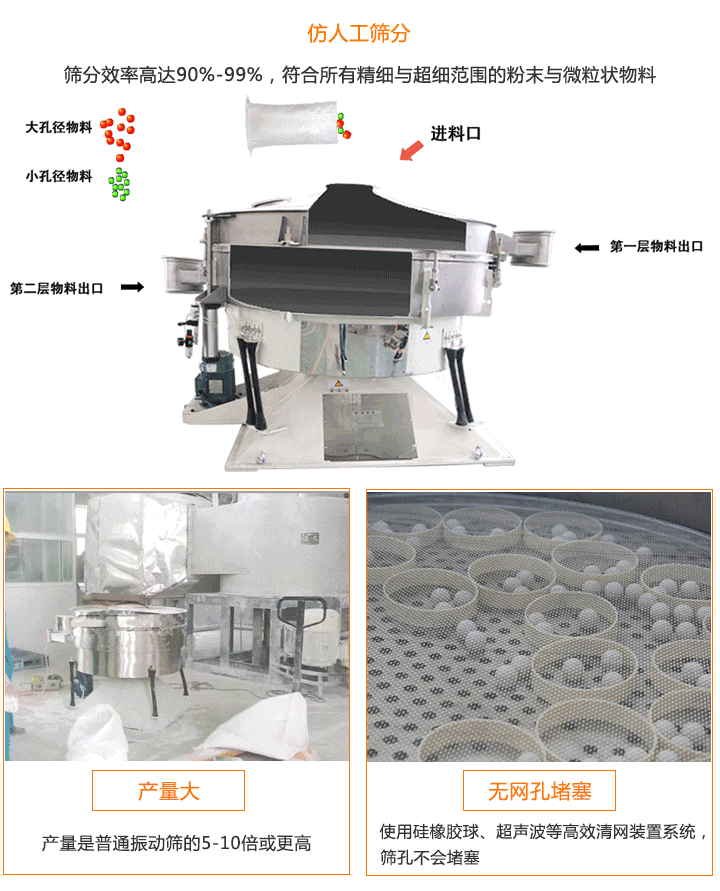

搖擺篩產品特點

1.高達5倍的單位面積產出；

2.可6級分離，篩分效率可以高達90%-99%；

3.使用硅橡膠球、超聲波等清網裝置系統，篩孔不會堵塞；

4.密閉除塵，操作安全;

5.加速度比振動篩低4-5倍，篩分零件壽命提高而維護減少;

6.噪音低<75分貝；

7.優化重理均衡，地基動態負荷低。

搖擺篩技術參數

型 號	直徑 （mm）	篩面面積 （m²）	入料粒度 (mm)	篩分粒度 (mm)	處理能力 （t/h）	振幅 (mm)	電機功率 （kW）
YBS800	800	0.29	≤25	0.073-3	6-10	5-8	0.75
YBS1000	1000	0.71			8-15		1.5
YBS1200	1200	1.11			15-30		2.2
YBS1600	1600	1.83			25-40		3
YBS2000	2000	2.62			30-50		4
YBS2500	2500	4.61			40-60		5.5

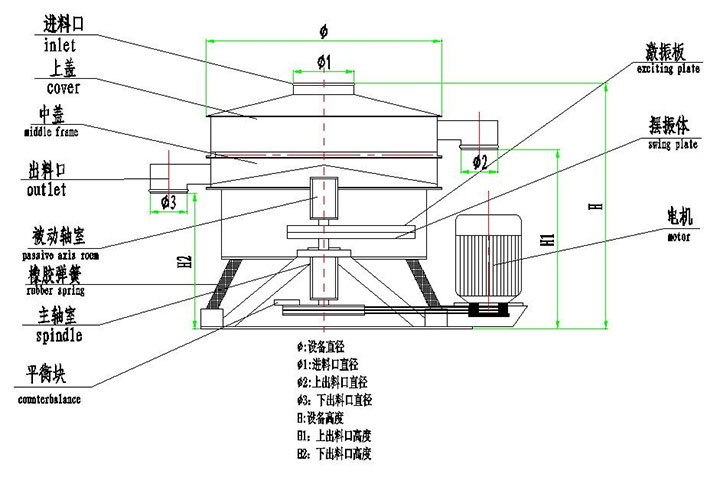

搖擺篩結構

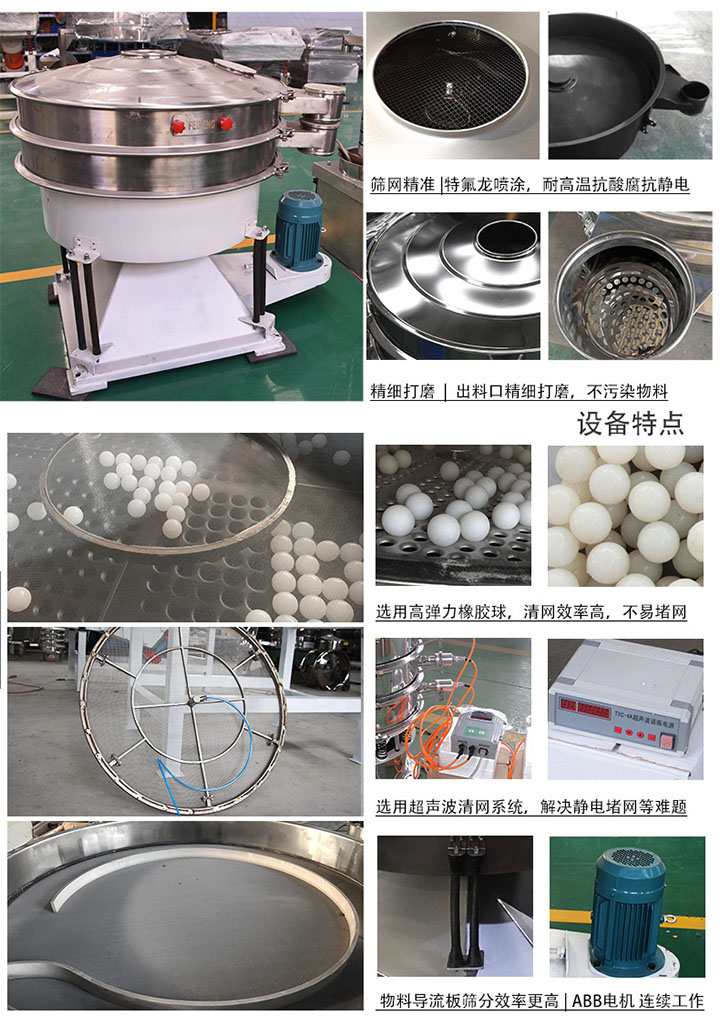

搖擺篩結構特點

1、金字塔形底座和底盤是篩機的基礎部分，中間篩層，根據需要可進行增減。

2、主傳動軸穿過搖擺篩軸承固定在金字塔底座中，主轉軸上下有平衡塊，使篩機在運動中保持平衡。篩機由V型皮帶通過普通電機來驅動。

3、篩機底座作一種即有繞篩機系統主軸公轉，又有繞自向主軸自傳的行星旋轉運動。

搖擺篩適用范圍

適用于化學、食品與香料、塑料、礦業、醫藥、木業及膠合板、冶金、橡膠、飼料、化肥、糖 鹽業、再生行業等行業的具體部門。

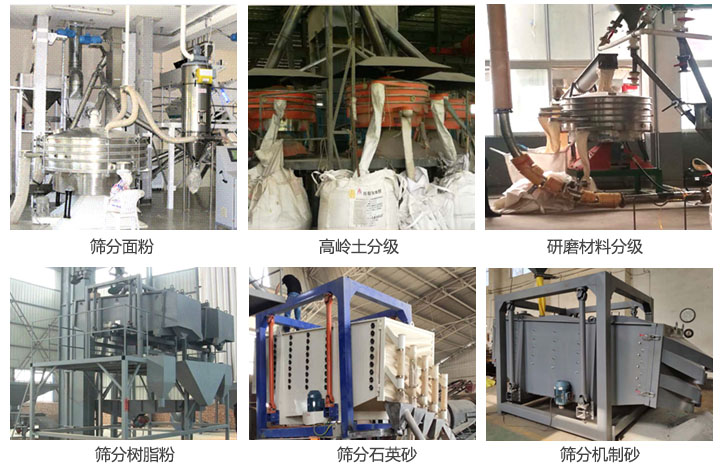

客戶現場

搖擺篩價格：4600-34000元

【搖擺篩多少錢一臺】取決于篩面直徑、篩面面積、產量大小、物料溫度、物料顆粒度大小、物料是否有腐蝕性、物料含水量、層數等，我們根據以上參數設計選型，確定殼體材質是碳鋼、不銹鋼，材質更會影響價格。還有配置電機等，以上影響搖擺篩價格因素。

我們可以根據以上參數快速合理選型，價格合理、快速報價、報裸價、含稅含運費價、產品質優價廉、出廠價、批發價。

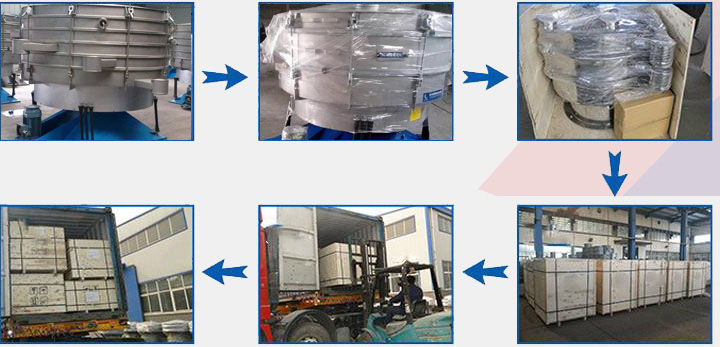

發貨現場
